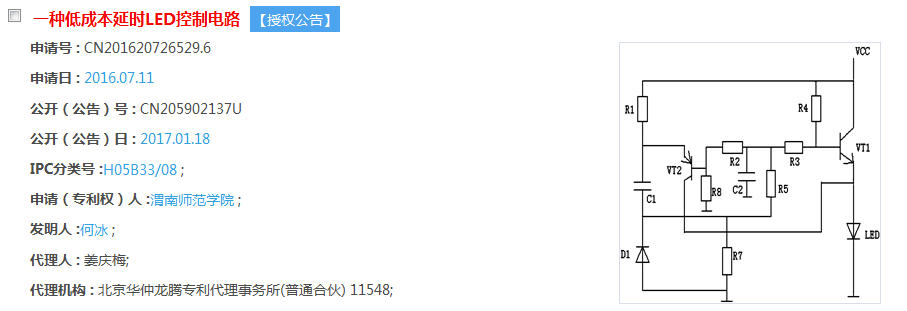

一种低成本延时LED控制电路

来源：渭南师范学院技术转移中心   发表日期：2016/12/20   点击次数：492

  本实用新型公开了一种低成本延时LED控制电路，包括电阻R1、电容C1、二极管D1、三极管VT1、二极管D1和发光二极管LED，所述电阻R1一端分别连接电阻R4、三极管VT1集电极和电源VCC，电阻R1另一端分别连接电容C1和三极管VT2发射极，三极管VT2基极分别连接电阻R2和接地电阻R8，电阻R2另一端分别连接接地电容C2、电阻R5和电阻R3。本实用新型低成本延时LED控制电路采用两个三极管配合阻容元件进行控制，在切断电源VCC后，实现一定的延时功能，电路结构非常简单，使用的都是常规的廉价电子元件，成本低，体积小，市场竞争力强。
